Some hardware accessories may not yet reflect the NI-DAQmx terminal names shown here. If you are using a device in Traditional NI-DAQ (Legacy), refer to the Terminal Name Equivalents table for the Traditional NI-DAQ (Legacy) signal names.

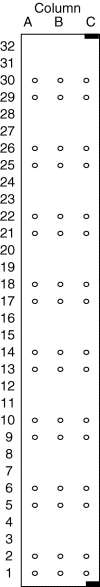

Front Connector Diagram | Pin Number | Column A | Column B | Column C |
---|---|---|---|---|
![]() |
32 | NP | NP | NP |
31 | NP | NP | NP | |
30 | SUPPLY 0 | I SINK 0 | NC | |
29 | V OUT 0 | GND 0 | NC | |
28 | NP | NP | NP | |
27 | NP | NP | NP | |
26 | SUPPLY 1 | I SINK 1 | NC | |
25 | V OUT 1 | GND 1 | NC | |
24 | NP | NP | NP | |
23 | NP | NP | NP | |
22 | SUPPLY 2 | I SINK 2 | NC | |
21 | V OUT 2 | GND 2 | NC- | |
20 | NP | NP | NP | |
19 | NP | NP | NP | |
18 | SUPPLY 3 | I SINK 3 | NC | |
17 | V OUT 3 | GND 3 | NC | |
16 | NP | NP | NP | |
15 | NP | NP | NP | |
14 | SUPPLY 4 | I SINK 4 | NC | |
13 | V OUT 4 | GND 4 | NC | |
12 | NP | NP | NP | |
11 | NP | NP | NP | |
10 | SUPPLY 5 | I SINK 5 | NC | |
9 | V OUT 5 | GND 5 | NC | |
8 | NP | NP | NP | |
7 | NP | NP | NP | |
6 | NC | NC | NC | |
5 | NC | NC | NC | |
4 | NP | NP | NP | |
3 | NP | NP | NP | |
NC means no connection | 2 | NC | NC | NC |
NP means no physical pin | 1 | NC | NC | CHS GND |
